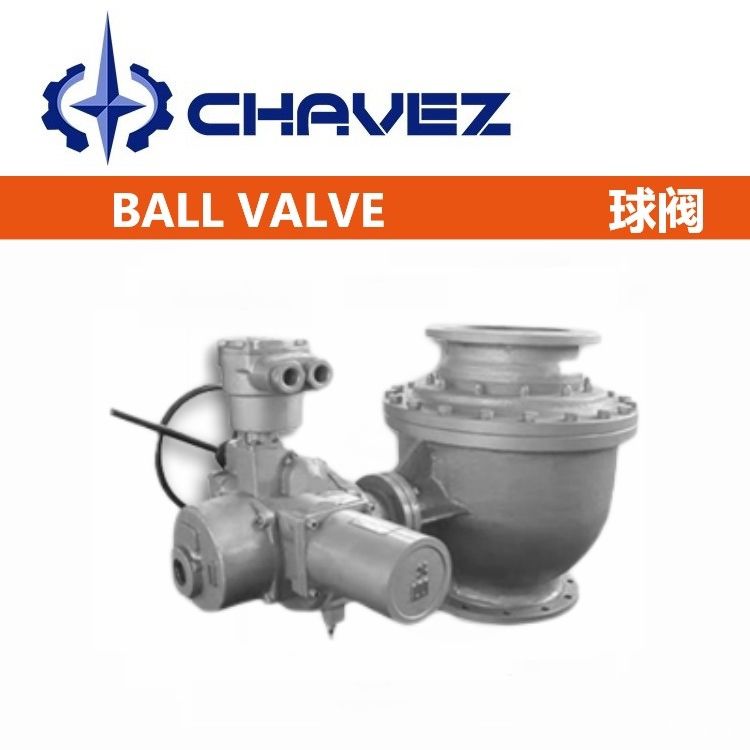

Q947MF電動噴煤粉卸灰球閥采用上下閥桿固定閥芯(軸支式)和可動密封座設計，工作更穩定。雙向密封閥座之間無間隙回轉時具有很大的剪切力及自潔功能。用于控制含塵氣體、含顆粒液體、固體粉末等介質，廣泛用于高爐除塵卸灰系統、作為截流和卸灰作用。采用直通式結構，流道暢通，不會出現積灰堵塞現象，密封副采用合金材質，經過特殊熱處理，閥門抗沖刷耐磨損，同時閥門偏心球面具有自動補償?shù)男阅埽ㄟ^蝸輪上調節螺栓，使密封副在一定程度磨損的情況下，仍可達到重新密封的效果。
| 公稱通徑：DN50-DN500 | 公稱壓力：1.6Mpa-4.0Mpa |
| 適用溫度：-28℃~300℃ | 適用介質：水、空氣、粉塵、含灰煤氣 |
| 閥體材質：鑄鋼、不銹鋼 | 球體材質：不銹鋼+表面硬化處理 |
| 閥桿材質：不銹鋼 | 閥座材質：PPL、A105+STL |
| 設計標準：GB/T 12237 | 結構長度：GB/T 12221 |
| 試驗檢驗：JB/T 9002；GB/T 13927 | 法蘭連接：JB/T 79 |
工作原理：卸灰球閥屬于強制密封式閥門。在閥門關閉時，須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥內時，操作力所需克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥的力比開閥的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。
- 根據需要，卸灰球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全；
- 根據需要可設置注脂輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封；
- 密封副形式多樣，根據不同工況可選用軟密封結構、硬密封結構、防火閥座結構等結構設計；
- 卸灰球閥的閥座帶有磨損自動補償裝置，更可靠的確保球閥的密封性能；
- 密封圈采用特殊材料制成，具有耐高溫、耐磨損、使用壽命長的特點；
- 閥桿采用整體鍛造并調制處理，硬度達到hb220~250，閥桿采用防吹出結構設計，根據需要可加長閥桿用于埋地場所。
